Spindelreparatur
Ablauf, Maßnahmen & Qualitätsanforderungen
Die Spindel ist das zentrale Funktionselement einer CNC-Werkzeugmaschine. Sie überträgt die rotierende Bewegung auf das Werkzeug und bestimmt maßgeblich die Präzision, Oberflächengüte und Prozessstabilität. Durch den täglichen Einsatz entstehen jedoch Verschleißerscheinungen wie Lagerschäden, Abnutzung an der Werkzeugaufnahme oder Undichtigkeiten an Dichtungen. Ohne rechtzeitige Instandsetzung können diese Defekte zu Vibrationen, Maßungenauigkeiten und im schlimmsten Fall zu einem kompletten Spindelausfall führen. Ziel einer professionellen Spindelreparatur ist es, den ursprünglichen Präzisionszustand wiederherzustellen, Produktionsausfälle zu vermeiden und die Lebensdauer der Spindel deutlich zu verlängern.
So läuft eine Spindelreparatur ab

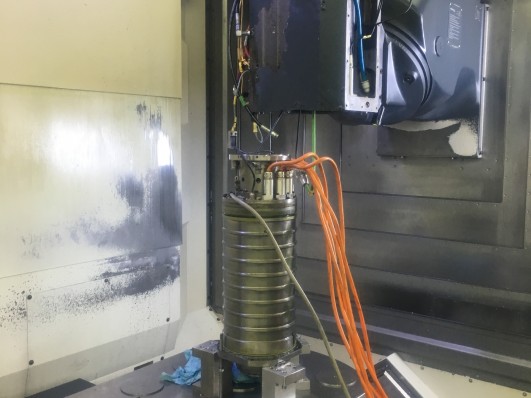

Am Beginn jeder Reparatur steht die Eingangsinspektion der ausgebauten Spindel. Sichtprüfungen erfassen äußere Schäden und Leckagen, anschließend werden Rundlauf, Spannkraft und Sensorik überprüft. Danach erfolgt die Demontage in einer sauberen Umgebung mithilfe spezieller Vorrichtungen. Alle Einzelteile wie Wellenkörper, Distanzringe, Lager oder Dichtungen werden entnommen, gereinigt und für die Schadensanalyse vorbereitet. Unter Mikroskop und Messgeräten werden Laufbahnen, Passungen und Werkzeugaufnahmen auf Maßhaltigkeit und Abnutzung kontrolliert. Die Ergebnisse werden in einem Prüfbericht dokumentiert, der als Grundlage für den Kostenvoranschlag dient.
Spindel-Reparaturmaßnahmen im Überblick
Eine professionelle Spindelreparatur umfasst verschiedene Arbeitsschritte, die je nach Schadensbild kombiniert werden. Dazu gehören insbesondere:
1
Erneuerung der Wälzlager
Austausch durch hochpräzise Spindellager unter Reinraumbedingungen, Montage mit definierten Drehmomenten und korrekter Vorspannung.
2
Instandsetzung von Dichtungen und Spannsystemen
Ersatz verschlissener Dichtungen, Tellerfedern oder Zugbolzen zur Sicherstellung einer zuverlässigen Werkzeugspannung.
3
Überarbeitung der Werkzeugaufnahme
präzises Nachschleifen oder Hartchromauftrag an HSK- oder SK-Kegeln zur Wiederherstellung von Rundlauf und Maßhaltigkeit.
4
Reparatur eingelaufener Passungen
Wiederherstellung durch Beschichtung oder Einbau von Präzisionsbuchsen auf Originalmaß.
5
Dynamisches Auswuchten
Feinwuchten der Rotorbaugruppe nach ISO 1940-1, um Restunwuchten zu minimieren und einen vibrationsarmen Betrieb zu gewährleisten.
Qualitätsprüfung & Dokumentation nach der Reparatur
Nach Abschluss der mechanischen Arbeiten erfolgt ein mehrstündiger Prüfstandlauf. Dabei wird die Spindel auf Nenndrehzahl gebracht und über mehrere Stunden getestet. Überwacht werden Schwingungen, Temperaturen, Laufgeräusche und Spannmechanismen. Erst wenn alle Parameter innerhalb der Normtoleranzen liegen, gilt die Reparatur als erfolgreich abgeschlossen. Der Kunde erhält ein umfassendes Prüfprotokoll, das alle Schwingungs- und Leistungsdaten sowie die Ergebnisse der Wucht- und Spannkraftprüfung dokumentiert. Häufig wird zusätzlich eine Gewährleistung auf die durchgeführten Arbeiten und Ersatzteile gewährt.
Vorbeugung durch
regelmäßige Wartung
Trotz sorgfältiger Reparaturen bleiben Spindeln Verschleißteile. Normen wie DIN 31051 definieren Instandhaltungsmaßnahmen in Form von Wartung, Inspektion, Instandsetzung und Verbesserung. Vorbeugende Wartung umfasst planmäßige Inspektionen, Rundlaufprüfungen und Vibrationsmessungen, um Defekte frühzeitig zu erkennen. Moderne CNC-Maschinen überwachen zudem die Spindellaufzeit, wodurch Wartungsintervalle an realen Betriebsstunden orientiert werden können. Viele Hersteller empfehlen den Austausch von Lagern oder eine komplette Überholung nach festen Laufzeiten, um ungeplanten Stillstand zu vermeiden.
ELSA-Spindelreparatur für CNC-Maschinen
Die Spindelreparatur hat sich in unserem Leistungsspektrum als eigenständige Disziplin etabliert. Da höchste Präzision und spezielle Ausstattung erforderlich sind, erfolgt die Reparatur durch unsere spezialisierten Spindel-Experten. Neben klassischen Werkstattreparaturen sind Express-Services und Tauschspindeln gängige Praxis, um Ausfallzeiten zu minimieren. Damit ergänzt die Spindelreparatur das breite Spektrum moderner CNC-Serviceleistungen – von der Diagnose über die normgerechte Reparatur bis zur vorbeugenden Wartung im laufenden Betrieb.

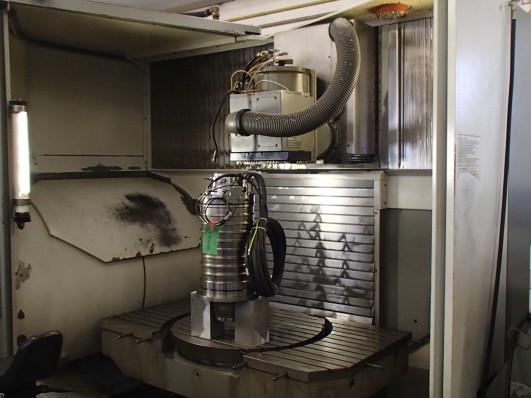

Neben allgemeinen Reparaturen haben wir uns auf die Instandsetzung von Spindeln zahlreicher Hersteller spezialisiert. Dazu zählen unter anderem Kessler-Spindeln, GMN-Spindeln, Weiss-Spindeln, HSD-Spindeln, Fischer-Spindeln, Omlat-Spindeln, Hiteco-Spindeln, Diebold-Spindeln und Reckerth-Spindeln. In Kombination mit unserem Spindel-Hotel für die sichere Einlagerung und dem Tauschspindel-Service sichern wir kurze Reaktionszeiten und eine dauerhaft hohe Verfügbarkeit Ihrer CNC-Maschinen.
